Guide complet
Notice d'installation
Tout ce qu'il faut savoir pour installer et utiliser votre tracker GPS Despiconnect.
Recommandation importante
Afin de garantir une installation sécurisée et un fonctionnement optimal, nous recommandons la pose du tracker par un professionnel qualifié.
Notre équipe reste à votre disposition pour toute question : repérage des alimentations, identification du relais de démarreur, branchements ou choix de l'emplacement.
Pour une assistance rapide, merci d'indiquer le modèle, l'année et la motorisation de votre véhicule.
Assistance technique : contact@despiconnect.com
Contenu de la boîte
1x

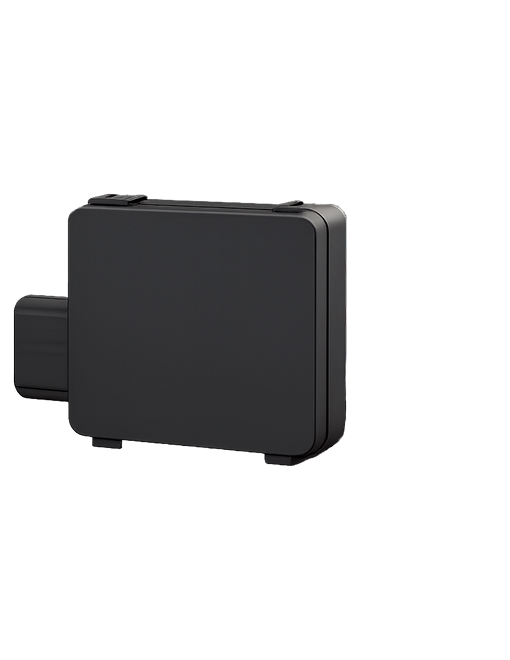

Tracker GPS
1x

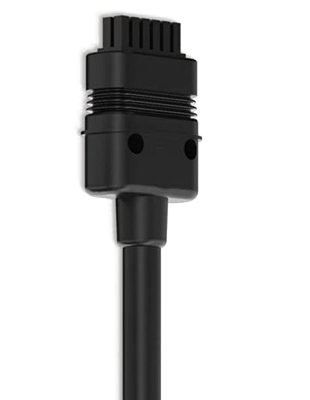

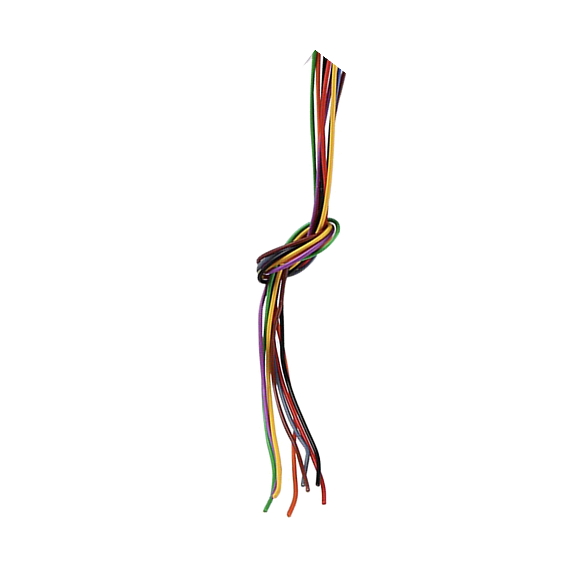

Câble
1x

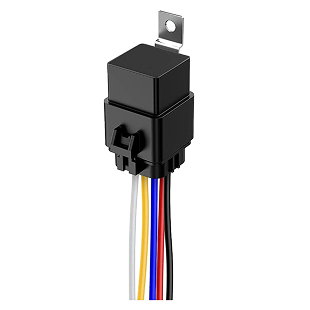

Relais coupe-circuit
(optionnel)
Étapes d'installation
1
Choisir l'emplacement du tracker
Repérez un emplacement discret et protégé. Nous recommandons une installation dans l'habitacle du véhicule.
Assurez-vous que le tracker ne gêne aucun élément mobile (pédalier, câbles, etc.).
2
Identifier les alimentations du véhicule
À l'aide d'un multimètre, identifiez les trois alimentations suivantes :
+12Vpermanent— 12V constant, même contact coupé
+ACCaprès contact— 12V uniquement contact mis
GNDmasse— châssis du véhicule
Vérifiez toujours les tensions avant connexion.
3
Raccordement du tracker
Connectez les fils du tracker en utilisant les connecteurs rapides fournis, permettant un branchement simple et sécurisé sans dénuder les fils d'origine du véhicule.
Raccordements
Rouge→ + permanent (12V constant)
Jaune→ + après contact
Noir→ Masse (-) / châssis du véhicule
Insérez le fil du véhicule et celui du tracker dans le connecteur rapide, puis pincez-le fermement à l'aide d'une pince pour assurer le contact électrique.
Vérifiez que les connexions sont solides, correctement verrouillées et bien isolées.
4
Finalisation de l'installation

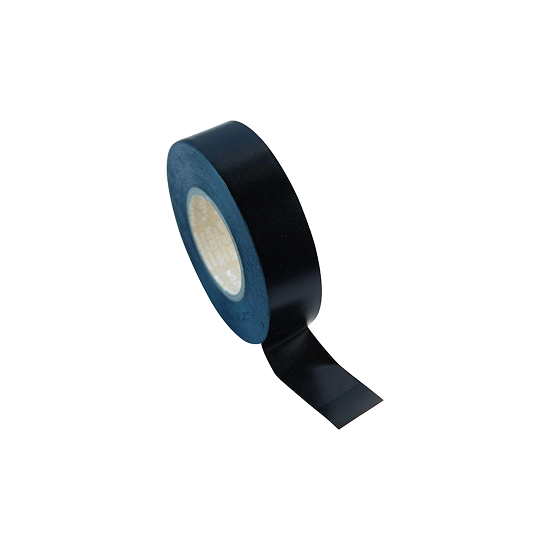

Isolez les connexions avec le scotch électrique

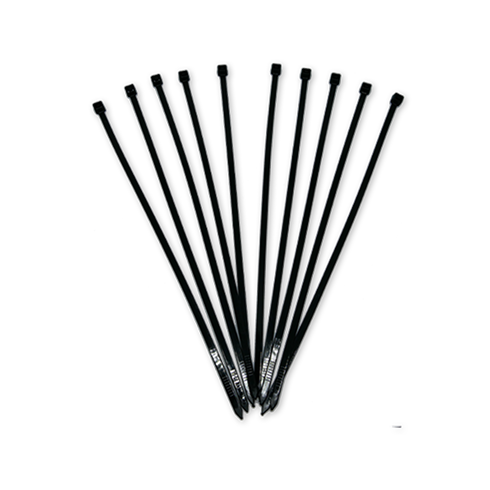

Fixez le câblage avec les colliers de serrage

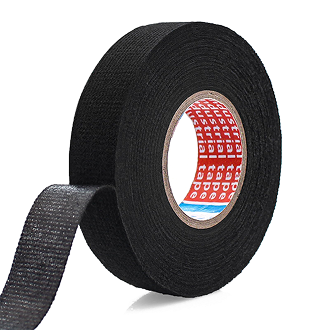

Utilisez le scotch tissu pour un rendu propre
Replacez correctement tous les éléments démontés

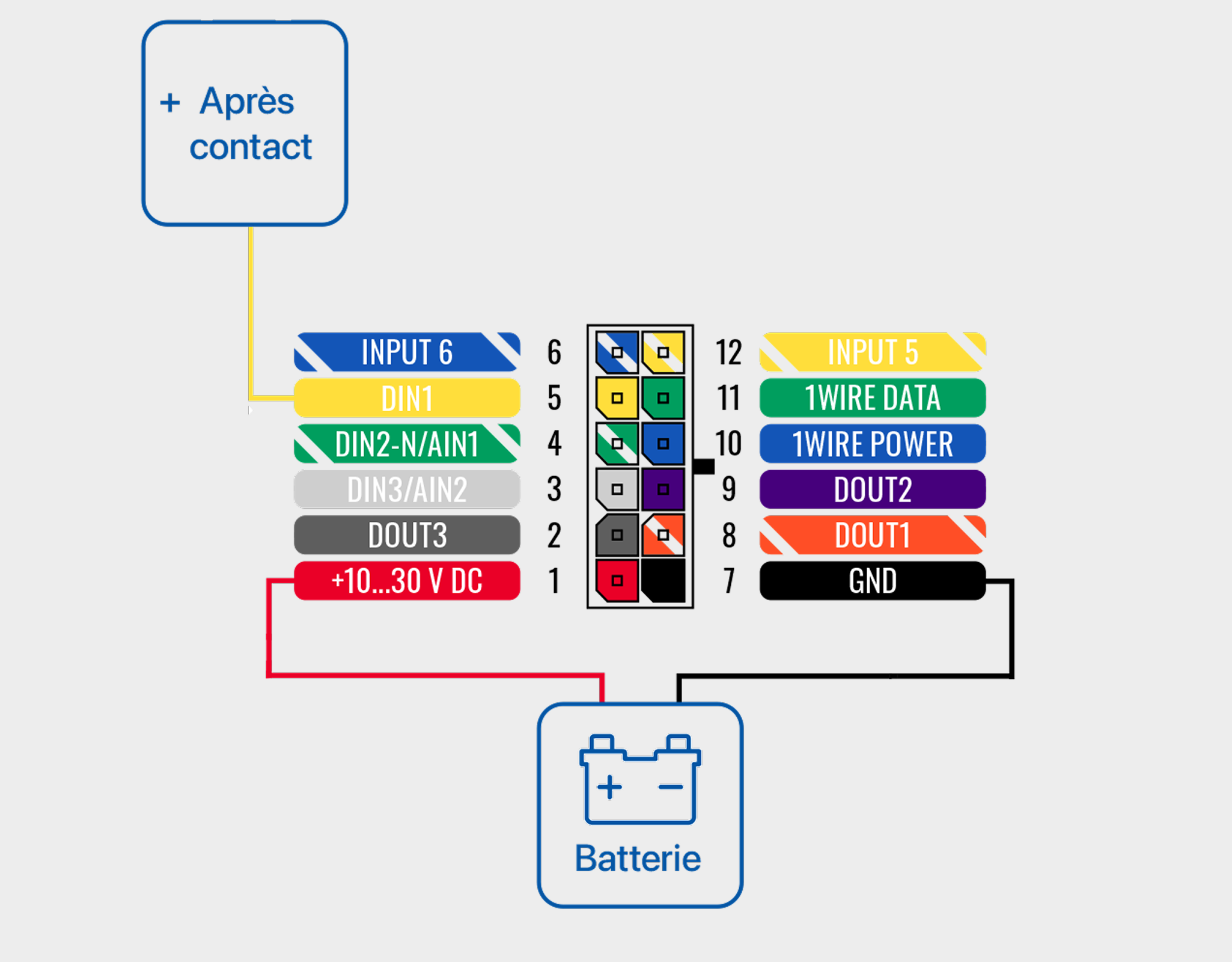

Schéma de câblage du tracker GPS
Relais coupe-circuit
Installation optionnelle — choisissez votre type de véhicule
Le relais coupe-circuit permet d'immobiliser votre véhicule à distance en empêchant son démarrage. Une fois installé et activé depuis l'application Despiconnect, le relais interrompt un circuit essentiel au démarrage, rendant toute tentative de vol impossible.
Pour des raisons de sécurité, la fonction de coupure doit être utilisée uniquement lorsque le véhicule est à l'arrêt.
L'installation sur moto ou scooter est la plus simple : il suffit de brancher le relais coupe-circuit en série sur le bouton coupe-circuit d'origine, c'est-à-dire le bouton rouge situé au guidon.
Raccordements
87aRouge→ un côté du fil du bouton coupe-circuit
30Bleu→ l'autre côté du fil du bouton coupe-circuit
85Noir→ + permanent du véhicule (12V)
86Blanc→ fil de commande du tracker (orange/blanc)
Ce raccordement permet au tracker d'autoriser ou d'interrompre le démarrage à distance.

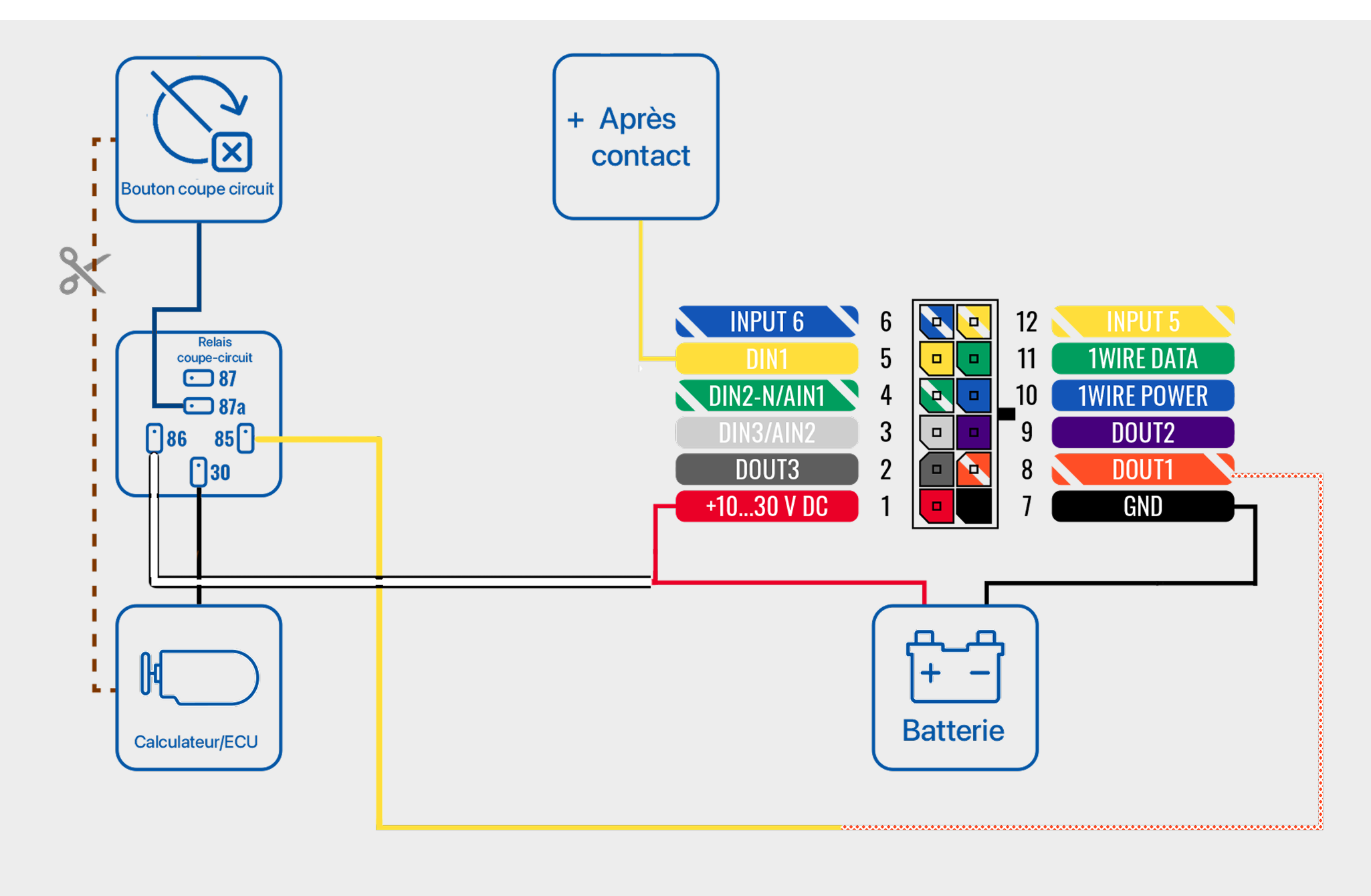

Schéma de câblage — Coupe-circuit moto / scooter
L'installation consiste à interrompre le circuit du relais de démarreur afin que le tracker puisse en contrôler l'alimentation.
Procédure
1. Repérez le fusible du relais du démarreur dans le boîtier à fusibles ou dans le compartiment moteur.
2. Identifiez le fil de ce fusible.
3. Coupez ce fil afin de permettre l'interruption du circuit.
4. Raccordez les deux extrémités au relais coupe-circuit (voir ci-dessous).
5. Alimentez le relais.
Bornes du relais
87aRouge→ une extrémité du fil de commande coupé
30Bleu→ autre extrémité du fil de commande coupé
85Noir→ + permanent du véhicule (12V)
86Blanc→ fil de commande du tracker (orange/blanc)
Ce raccordement permet au tracker d'autoriser ou d'interrompre le démarrage du véhicule à distance.

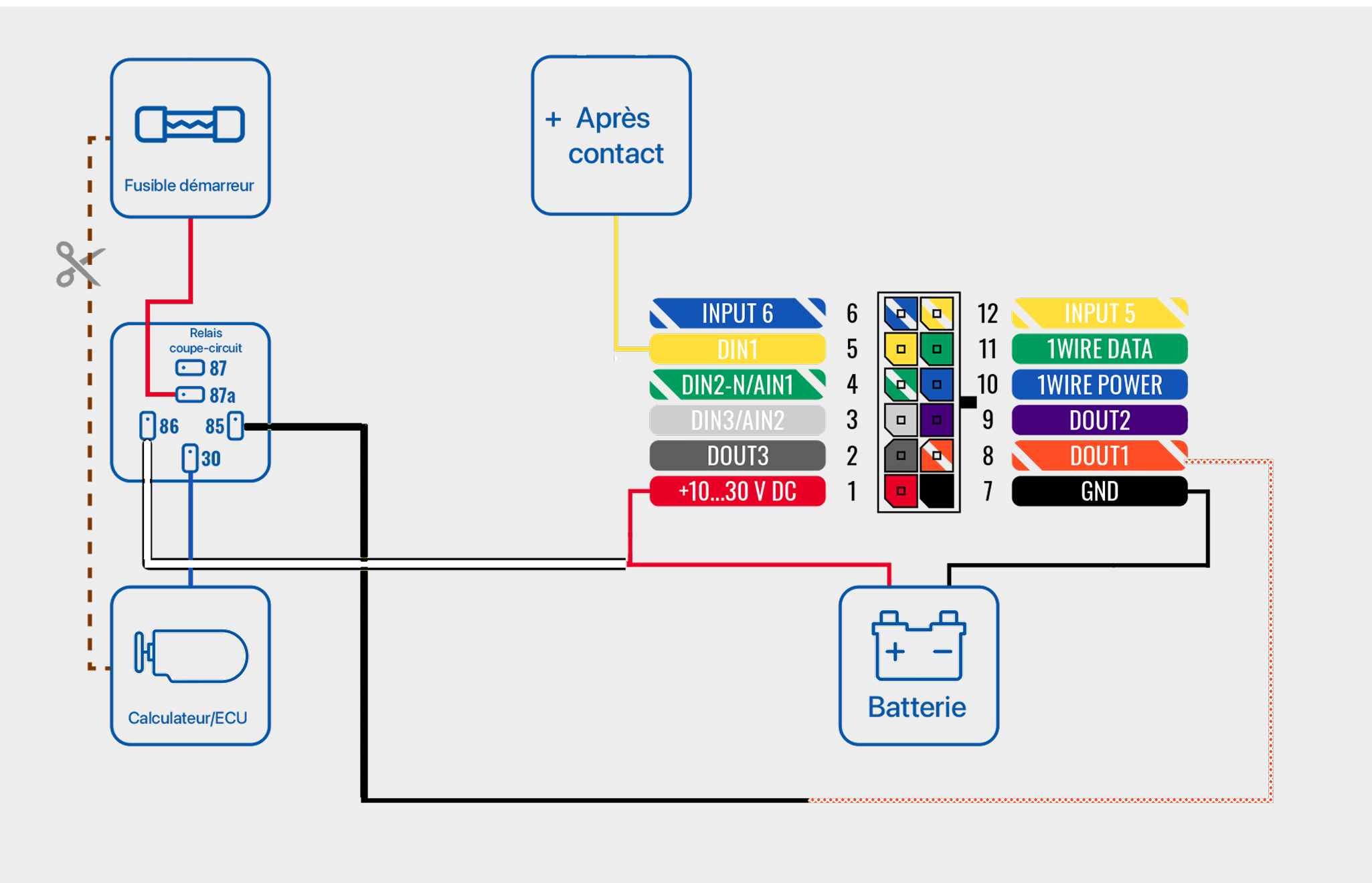

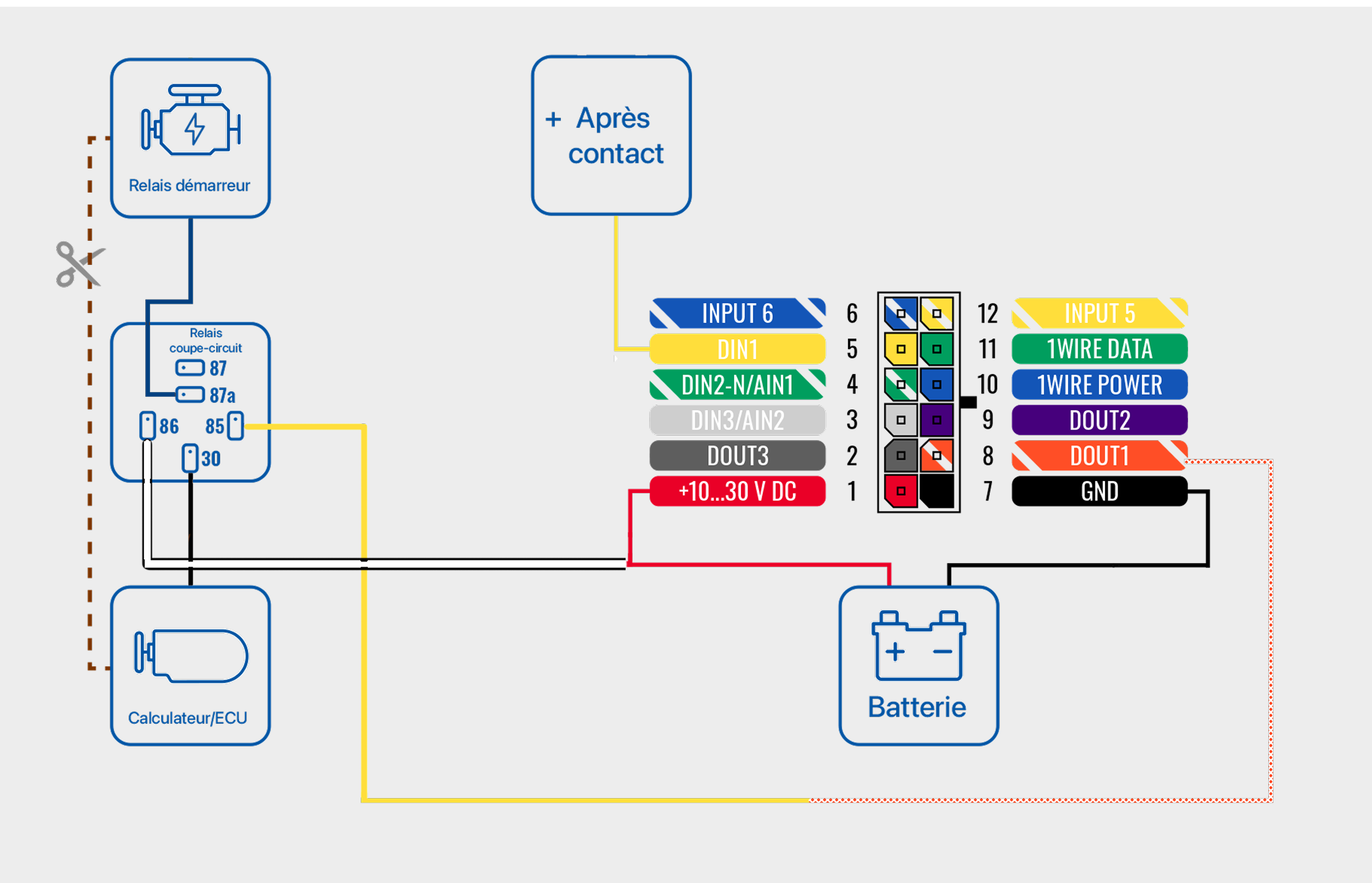

Schéma de câblage — Coupe-circuit voiture / utilitaire thermique
Sur les véhicules hybrides et électriques, le passage du rapport (P) à (D) nécessite que le shift lock soit conditionné. L'installation consiste à interrompre le signal du shift lock, ce qui empêchera le véhicule de passer de P à D.
Procédure
1. Localisez le fusible du shift lock, situé au niveau de la boite à fusbile.
2. Identifiez le fil de ce fusible.
3. Coupez ce fil afin de permettre l'interruption du signal.
4. Raccordez les deux extrémités au relais coupe-circuit (voir ci-dessous).
5. Alimentez le relais.
Bornes du relais
87aRouge→ une extrémité du fil du contacteur coupé
30Bleu→ autre extrémité du fil du contacteur coupé
85Noir→ + permanent du véhicule (12V)
86Blanc→ fil de commande du tracker (orange/blanc)
Ce raccordement permet au tracker d'autoriser ou d'interrompre le démarrage du véhicule à distance.

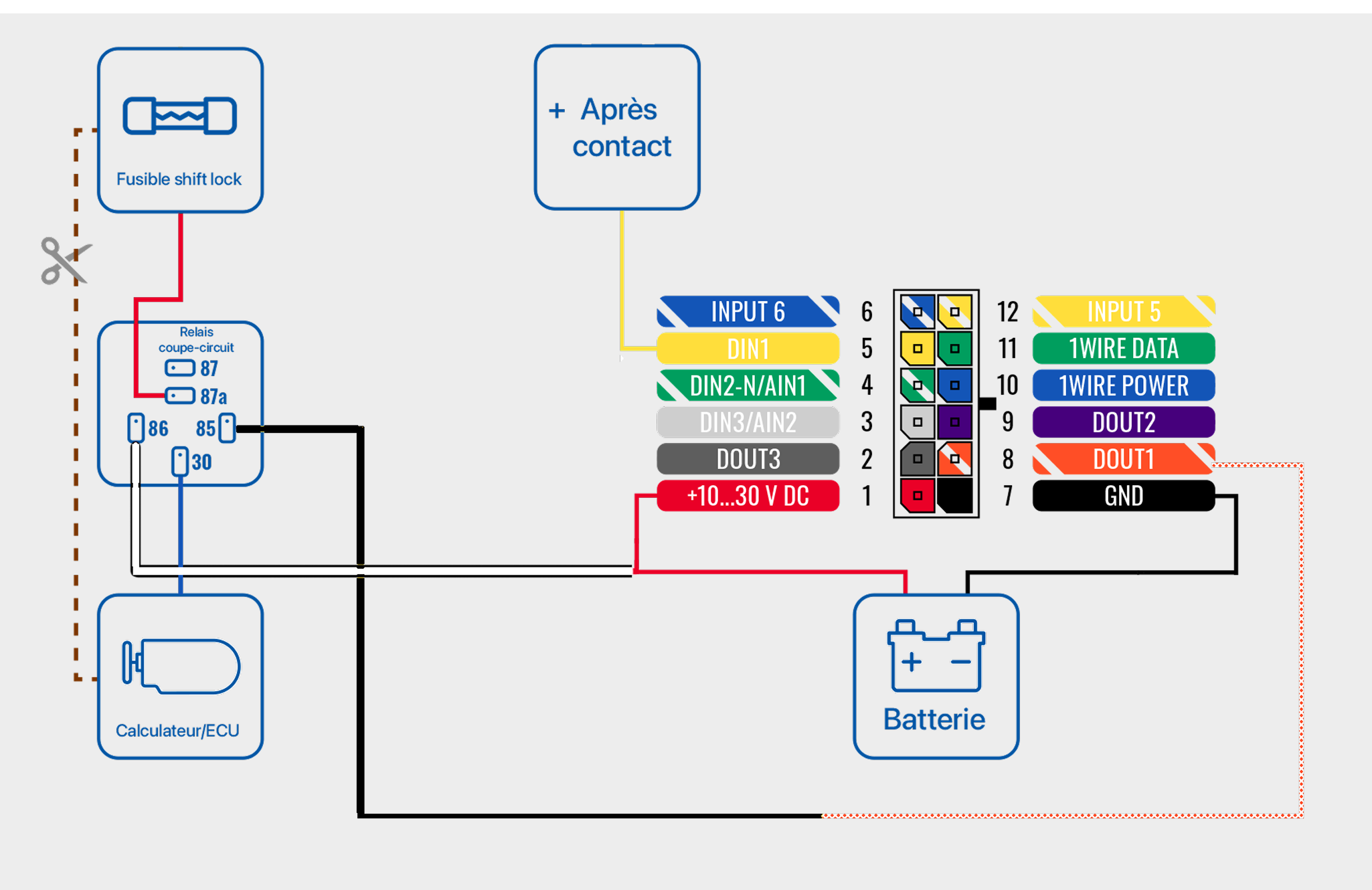

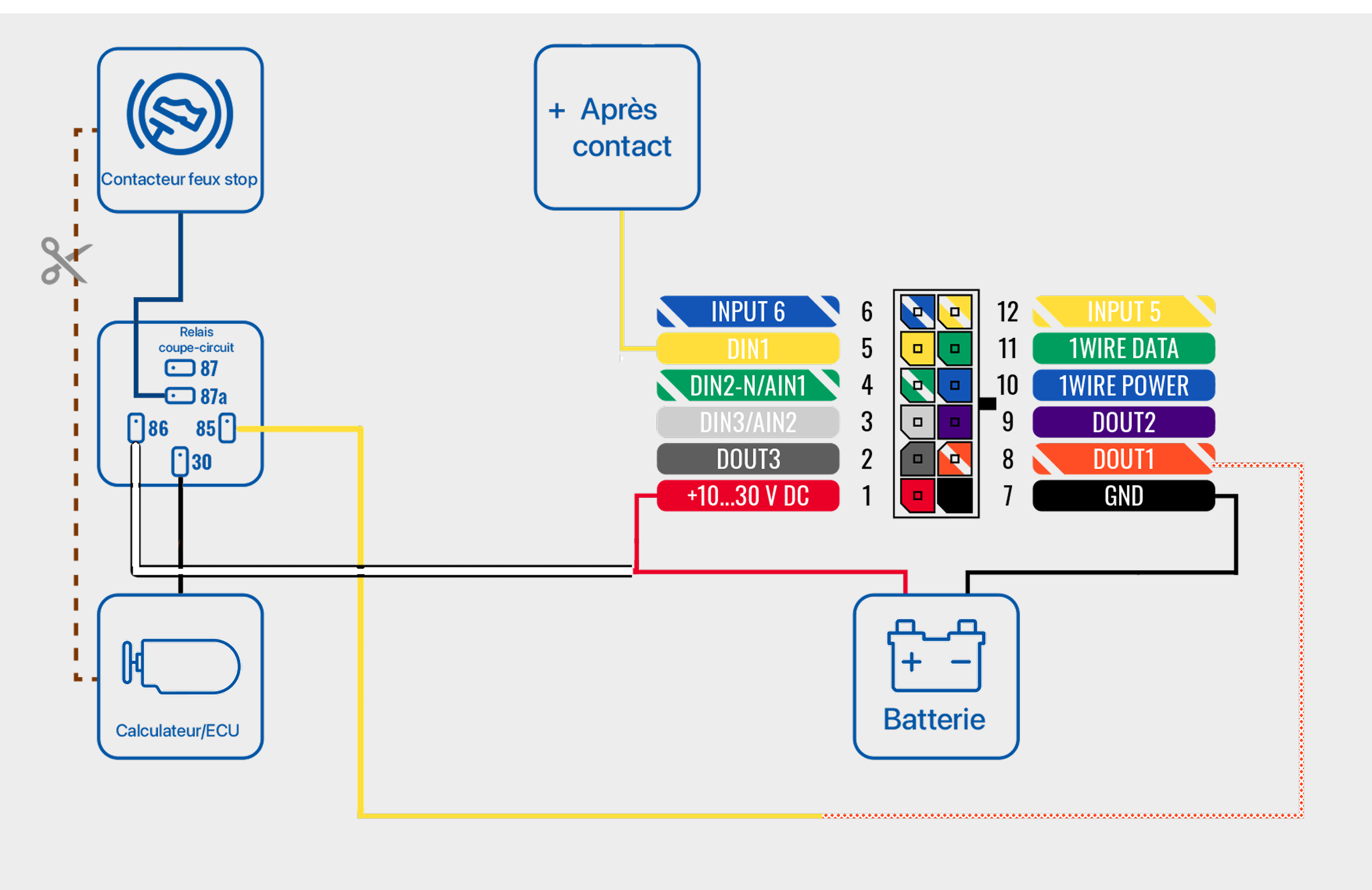

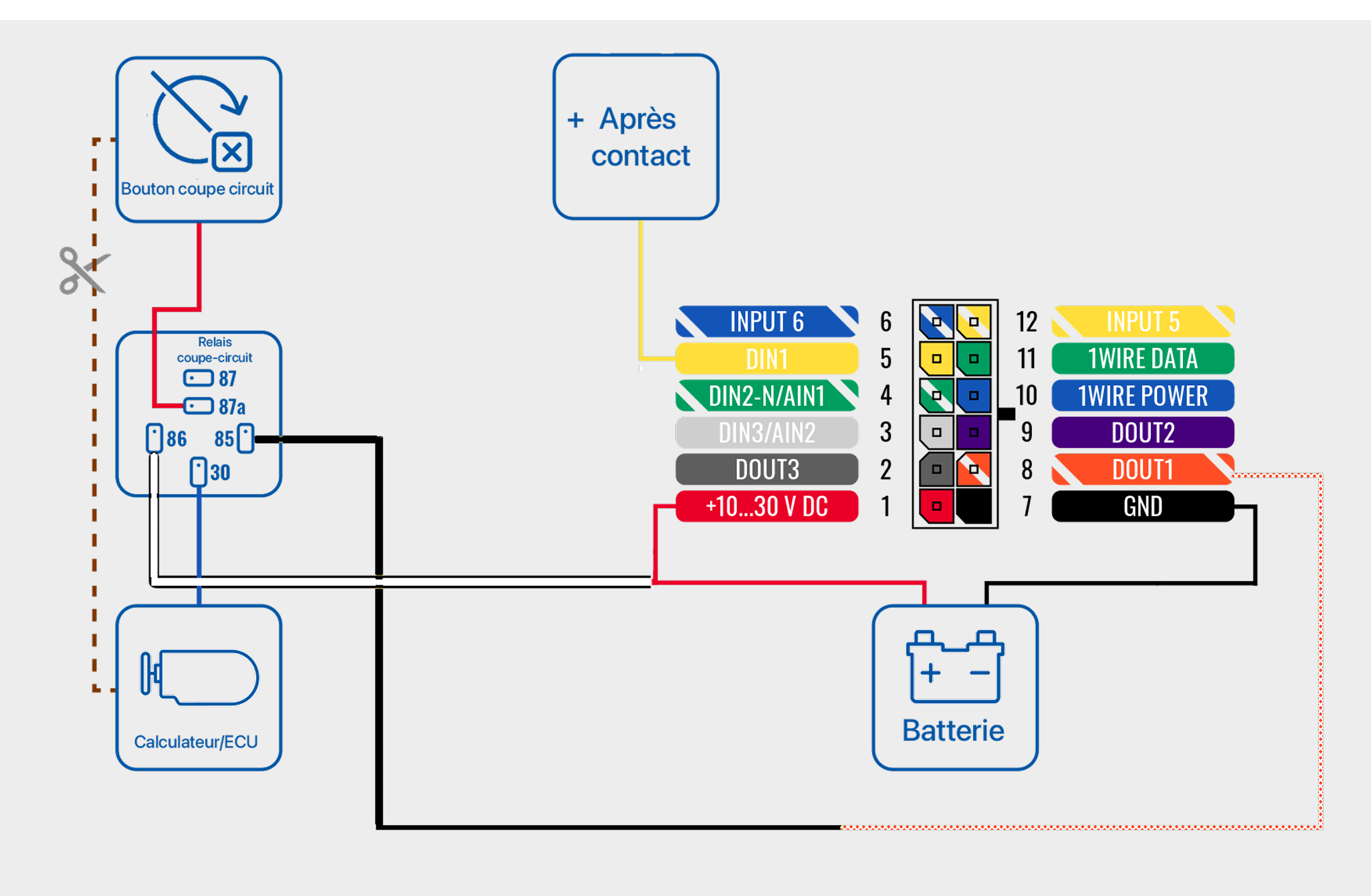

Schéma de câblage — Coupe-circuit véhicule hybride
Informations techniques
Coupure moteur via l'application
La fonction coupure moteur permet d'empêcher le démarrage ou l'utilisation du véhicule à distance.
Accès à la fonction
1. Ouvrez la carte dans l'application
2. Sélectionnez le véhicule pour afficher sa fiche
3. Appuyez sur le symbole électrique
Couper — bloque le démarrage/mouvement
Autoriser — rétablit l'usage normal
Comportement selon le véhicule
Thermique : Agit sur le démarreur. Si le véhicule roule, il continuera jusqu'à l'arrêt complet du moteur par le conducteur.
Hybride : Bloque la boîte de vitesses en position P (Parking). Impossible de passer une vitesse pour avancer.
Moto / Scooter : Coupure moteur complète possible via le coupe-circuit d'origine.
Consignes de sécurité cruciales
N'activez jamais la coupure lorsque le véhicule est en mouvement. Un branchement spécifique ou un comportement électronique imprévu pourrait être dangereux.
Utilisation recommandée uniquement en cas d'urgence et sur véhicule à l'arrêt complet.
L'installation et l'usage de cette fonction relèvent de la responsabilité exclusive de l'utilisateur.
Fonctionnement du suivi GPS
Le tracker adapte automatiquement la fréquence d'envoi des positions afin d'offrir un suivi fiable tout en optimisant la consommation de batterie et de données.
En mouvement
Position enregistrée :
· environ tous les 100 mètres
· lors d'un changement de direction
· lors d'une variation de vitesse
· au minimum toutes les 2 minutes
Transmission au serveur toutes les 60 secondes.
À l'arrêt
Position enregistrée environ toutes les heures afin d'économiser la batterie du véhicule.
Signification des voyants LED
Le tracker dispose de deux voyants indiquant son état de fonctionnement.
Navigate LED
| Comportement | Signification |
|---|---|
| Clignote toutes les secondes | GPS fonctionnel (position acquise) |
| Allumée fixe | Signal GPS non reçu |
| Clignotement rapide continu | Mise à jour du firmware en cours |
| Éteinte | GPS désactivé ou appareil en veille |
Status LED
| Comportement | Signification |
|---|---|
| Clignote toutes les secondes | Fonctionnement normal |
| Clignote toutes les 2 secondes | Mode économie d'énergie |
| Clignotement rapide bref | Transmission de données |
| Éteinte | Appareil éteint ou en démarrage |
Assistance & support
Pour toute question, assistance ou signalement d'un dysfonctionnement, contactez-nous en précisant le modèle, l'année et la motorisation de votre véhicule.
contact@despiconnect.com
